380玩彩网 　　有朋友问小编，柔性线路板焊接的工艺有哪几种，在焊接时需要注意哪些方面，下面小编来详细的说明。

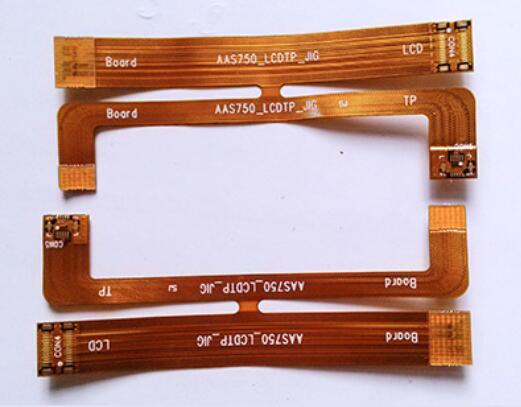

380玩彩网 　　目前通用FPC焊接工艺有两种，一是锡压机压焊，而是人工拖焊。

　　一般推荐使用锡压机压焊，优点是：焊接平整，少虚焊、短路等不良。缺点是：成本高，板材设计需考虑元件排版。下面我们主要介绍手工托焊的相关工艺。

380玩彩网 　　手工拖焊即人工使用电烙铁与锡线将焊料焊接在一起。针对FPC焊接，建议使用OKi烙铁和a锡线。

　　FPC焊接的主要顺序为：FPC粘贴对位-送锡拖焊-外观检查-电性检测。

　　FPC粘贴对位：粘贴对位前应检查FPC焊盘与对应的焊料面是否平整和氧化，注意粘贴后，焊盘须露出1.00mm左右的线脚，方便上锡。

　　一、主要控制时间和位置

380玩彩网 　　1、时间：上锡前，必须将烙铁头发在焊盘上2-3S，使FPC和焊盘充分受热，可以有效的防止虚焊;

380玩彩网 　　2、位置：烙铁与金手指倾斜方向大概30度。

　　二、送锡拖焊主要控制四点

380玩彩网 　　1、时间：一般建议时间以3S/烙铁头长度来计算，大概在4-10S之间;

　　2、温度：290-310摄氏度;

　　3、送锡位置：锡的位置以烙铁头偏向焊盘为好;

　　4、力度：烙铁头与部件接触时应略施压力，以对金手指不造成损伤为原则。

　　三、外观检测

　　1、锡点成内弧形;

　　2、锡点要圆满、光滑、无针孔、无松香渍;

380玩彩网 　　3、要有线脚，而且线脚的长度在1mm之间;

380玩彩网 　　4、FPC外形可见锡的流动性好;

　　5、锡将整个FPC脚包围。

380玩彩网 　　以上就是诚暄小编整理的关于FPC柔性线路板焊接工艺说明与注意事项，希望对大家有帮助，如还有不清楚的地方，请联系我司客服为您解答。
